太陽能供電發電系統方案
1 、系統說明
1.1 系統工作原理

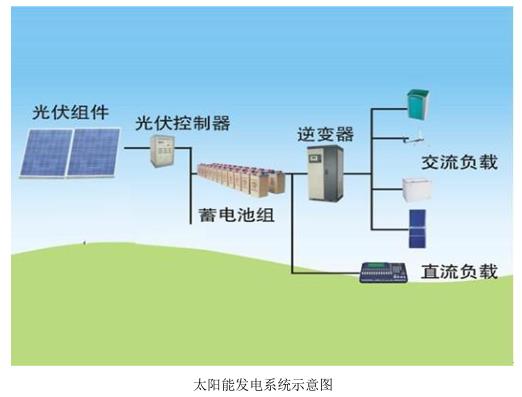

白天，太陽能電池板在太陽光照射下產生光伏電流，在控制器的控制下為蓄電池充電， 同時為用電設備提供電源。若陽光資源不好，則蓄電池在控制器的控制下，將儲存的電量放出，為用電設備提供電源。當太陽光照條件滿足充電要求時，控制器控制太陽電池組件開始新一輪的充電。由于蓄電池具有象水庫蓄水一樣的功能，它在有陽光時儲存的電量會逐漸累積，當遇到陰雨天或夜晚不能為蓄電池充電時，蓄電池平時儲存的電量可供系統繼續工作， 依然可穩定提供電源。 當遇到長期連續陰雨天，太陽能發電量不足，蓄電池電壓持續下降，到了設定值，系統 關閉負載輸出功能，保護蓄電池。當蓄電池電壓升到設定值，系統自動恢復供電。
1.2 太陽能供電系統的優勢
綠色環保、無污染、無廢棄物；
晶體硅太陽能電池使用壽命長達 25-35 年；
一次性投資，長遠受益，實際使用成本經濟合算；
不用挖溝布線，就地施工，節省工程時間及費用
運行穩定，高效節能，MTBF（平均無故障時間）長；
使用免維護，可實現無人值守；
不受地理環境影響，適用于國內 95%以上地區；
安裝使用簡便，可因地制宜施工，易于拆遷及擴容；
直流低壓電，線路損耗小，與 220V 交流高壓電相比，不易引發雷擊，無長距
離線路傳輸上的弊端；
2 、系統設計
2.1 系統設計概述
2.2 氣象數據

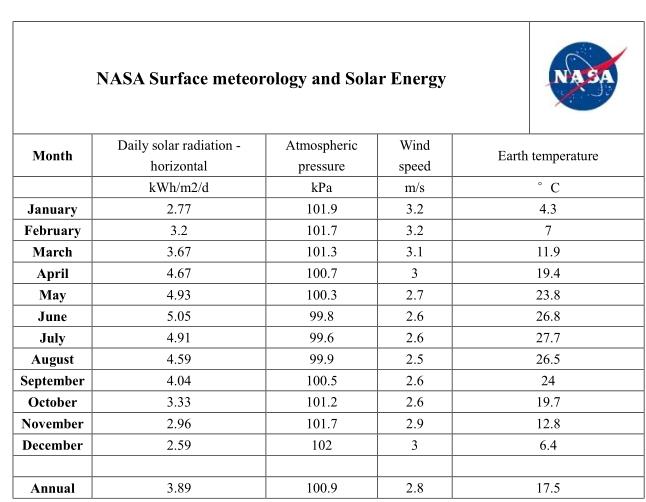

本項目位于安徽省淮南市。當?shù)氐淖匀粭l件數據，見下表（取自美國航空航天總局 NASA 網站）。
太陽能供電系統的設計須考慮以下因素：安裝使用地的太陽能輻射情況、負載用電情況、 系統可靠性、系統無光照自維持時間等。我公司根據國際設計理論及多年的設計經驗，開發出太陽能供電系統計算機輔助設計系統，經多年實踐驗證，系統設計準確、安全、 可靠。
2.3 設計依據及標準
1 、獨立光伏系統的設計符合以下標準
GB/T953-1998《地面用晶體硅光伏組件設計鑒定和定型》（eqv IEC 61215）
GB/T18479-2001《地面用光伏（PV）發電系統 概述和導則》
GB/T19064-2003《家用太陽能光伏電源系統技術條件和試驗方法》
ZBK84001.1－88《儲能用鉛酸蓄電池技術要求和試驗方法》
2 、系統設計參考參數
系統安裝使用地：安徽省淮南市
太陽能平均日照時數：見上表；
負載功耗情況：推薦采用直流設備
系統電壓：DC24V ；
負載每天工作時間：24 小時或 12 小時；
系統無光照自維持時間：7 天或者 4 天；
電源來源：太陽能； 系統可靠性要求：高；
設備基本要求：
太陽電池組件：采用目前市場通用的 125*125、156*156 單、多晶硅太陽電池片、
高透光鋼化玻璃及長壽命 TPT 材料封裝，屬市場主流產品。
能控制器：選用目前國際先進水平的智能控制器，本控制器能控制太陽電池對蓄電池的充電，能控制蓄電池對負載的供電，能自動監測蓄電池電壓。
蓄電池：采用市場通用的 2V 系列膠體免維護蓄電池，組成 24V 系統。
防雷模塊：防止系統設備受到感應雷擊而損壞。
2.4 系統設計配置及價格
2 、系統設計說明

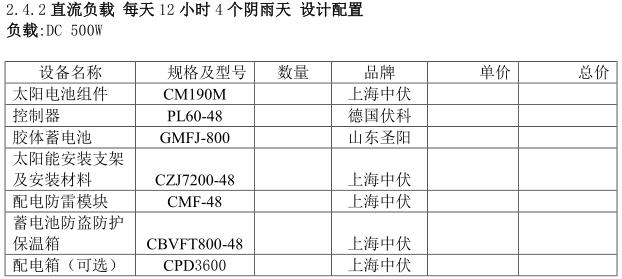

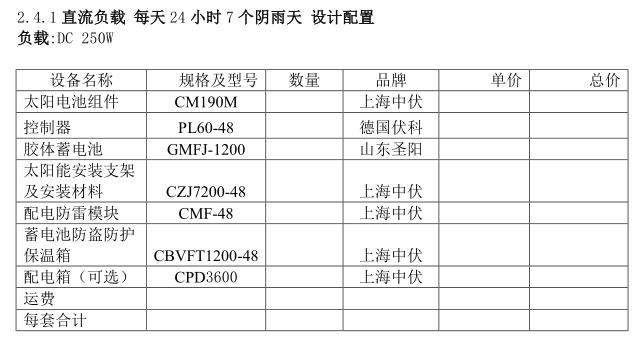

1) 根據負載功耗 250W,500W 計算，直流 48V 供電，我們根據這些數據進行計算和配置。
2) 我們計算選取了美國權威 NASA 網站的太陽能有效光照（2.59 小時）進行計算。
3) 蓄電池箱為防水、保溫、防護、直埋箱，無需蓄電池井.如露天放置，則采用金屬防盜箱
4) 以上價格不含安裝調試費，我方提供電話安裝督導。若需要我方人員指導安裝，則根據現場情況另行報價。
2.5 系統優點
（1）結構簡單，系統大小靈活：獨立供電的太陽能組件結構都較簡單，并且可根據用戶需要選擇和調整發電系統容量大小，靈活方便。
（2）易運輸、安裝，建設周期短：只要選擇好適當?shù)姆轿?、角度，用?jiǎn)單的支架支撐，適當連線，即可與控制器等組成發電系統。
（3）維護簡單或免維護：系統只需要周期性的檢查和很少的維護工作量，可用計算機遠程監控運行（需具備數據傳輸設備），因此系統發電的運行、維護費用比常規發電設備要少得多。
(4)清潔、安全：不需要燃料，無廢物排放，是理想的清潔安全能源。
(5)可靠性高、壽命長：太陽電池組件設計鑒定要經過嚴格的各種環境試驗，在惡劣的環境和氣候條件下，光伏發電系統很少產生故障，因此光伏發電經常被用于要求供電可靠性很高的場合。目前，多數晶體硅太陽電池壽命可達 20～35 年。
(6)應用范圍廣：太陽能遍及世界每一角落，除常規供電外，更廣泛用于特殊場合供電。
3 、設備技術說明
3.1 太陽能電池組件
1) 采用高效率晶體硅太陽電池片和進口封裝材料生產，使用壽命長達 30 年，衰減??； 2) 背板采用原產 EVA、TPT 等材料封裝，抗老化； 4) 組件完全密封，能夠抵御自然氣候、潮濕、腐蝕和各種機械方面的損害。 5) 組件邊框平整、無腐蝕斑點，電池組件與邊框之間應有一定的安全距離，符合相關規范?；ミB條和柵線應排列整齊、無脫焊、無斷裂； 6) 電池表面無氣泡，其余部分長度大于 2mm 小于 3mm 的氣泡在整板中不得超過 2 個。 7) 接線盒采用防水防潮設計； 8) 高可靠性，不受地理環境影響，適用于無人職守條件； 9) 陽極氧化鋁合金結構邊框，輕便、抗機械強度高； 10) 組件在外加直流電壓 1000V 時，1 分鐘內無擊穿現象。 |
 |
11) 絕緣電阻：≥100MΩ
12) 環境條件：能滿足國家標準 GB/T14007-92 《陸地用太陽電池組件總規范》及 GB／ T9535-1998《地面用晶體硅光伏組件設計鑒定和定型》規定的各項要求和試驗方法， 滿足標書所提要求。太陽電池在下列條件下連續工作滿足其所有性能指標：
環境溫度：－50℃～＋85℃
相對濕度：≤95％
海拔高度：6500 米
一天中溫度變化：50℃
積雪厚度：20cm
最高風速：36m／s
3.2 充放電控制器
1. 微電腦芯片控制，充放電參數點、溫度補嘗系數可適應不同場合的特殊要求。
2. 顯示充電狀態和負載通斷狀態；
3. 太陽能電池方陣輸入控制；
4. 實時顯示蓄電池電壓、負載電流、充電電流等系統運行參數；
5. 保護功能：具有蓄電池過充電、過放電、輸出過載、短路、浪涌、太陽能電池短路、夜間防反充等一系列報警和保護功能；
6. 告警：過壓、欠壓、過載、短路等保護報警；
7. 防雷：根據系統要求，可選配不同等級的防雷裝置；
8. 具有溫度補償功能；
9. 組合靈巧：可單用，也可組成風光互補、控制逆變一體化等機型；

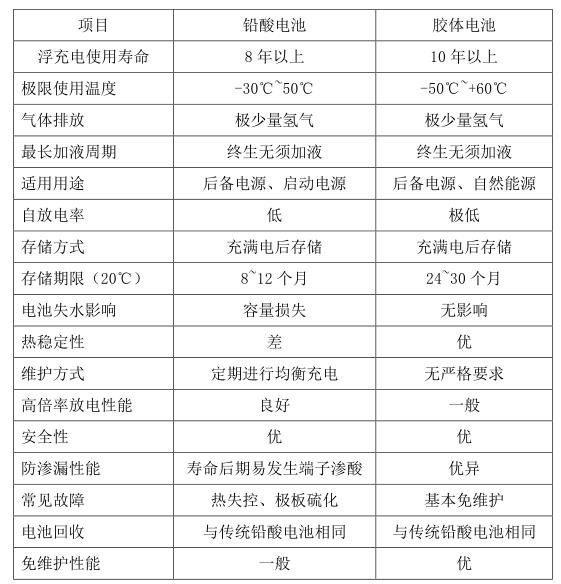

3.3 免維護膠體蓄電池
采用 GMFJ 系列膠體蓄電池。

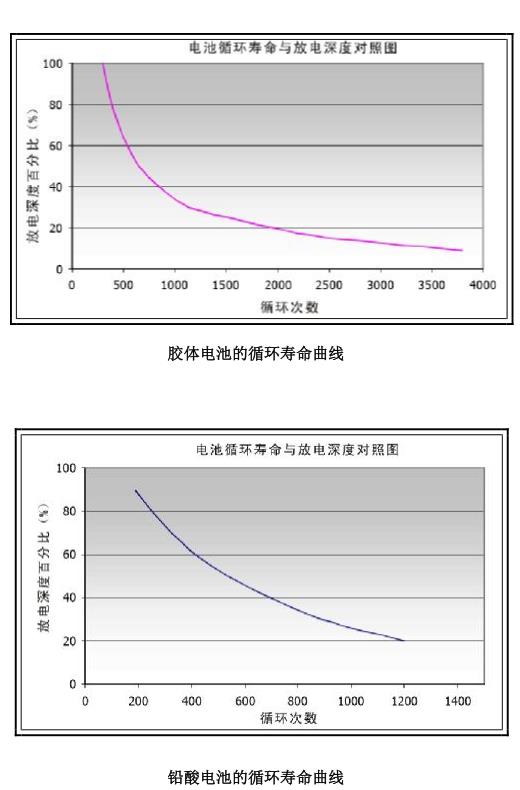

循環性能優異，是理想的用于循環使用的電池。
深放電后充電速度快、效率高，恢復性能優異。
可應用于深循環用途，有利于減輕系統重量。
屬于“富液”式電池，不會發生電池干涸現象。
熱阻低、熱容量大，工作溫度范圍寬：-20℃~+50℃下均可正常使用。
極板耐硫化，可以長期在充電不足的情況下持續運行，更適合長時間小電流持續放電。
可靠性好，戶外使用壽命長。
無泄漏，使用更加安全可靠。
膠體電解液無流動性，在電池內部不會產生分層現象。
無需均衡充電，供電不穩定的場合。
普通的膠體蓄電池優異的設計與選材確保其可在低溫環境中長期穩定工作而不會遭到破壞，但由于內部材料化學活性的下降，在低溫條件下電性能會受到顯著影響。
我們提供的 GMFJ 系列膠體電池特殊的凝膠電解質配方極大的提高了電池在酷寒條件下的使用性能。經實際使用測試，在最低溫度達-46℃的極端低溫條件下，膠體蓄電池的有效容量比普通 AGM 型密封鉛酸電池高 20%。

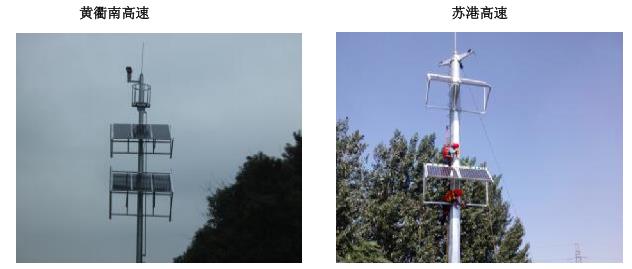

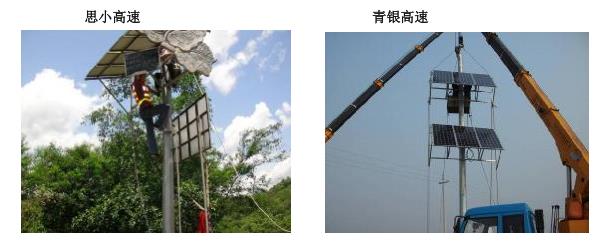

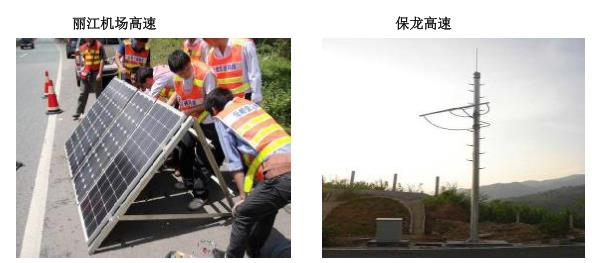

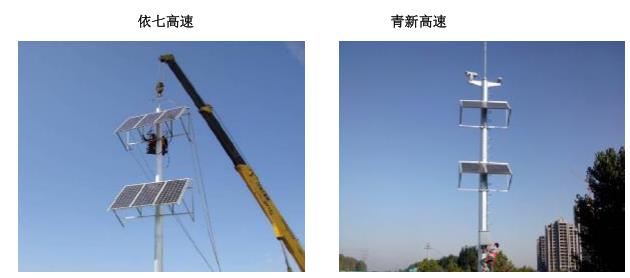

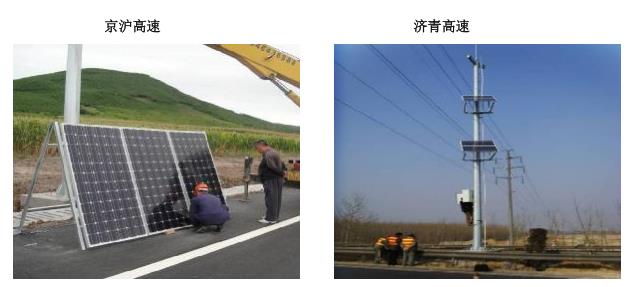

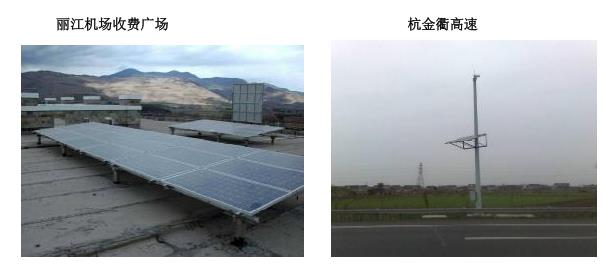

4 、典型案例
 |
 |
 |
 |
 |
 |
 |
 |
5 核心競爭力
中伏能源于 1998 年開始從事于光伏太陽能供電行業，為國內服務于高速公路的太陽能供電企業。中伏能源以“用戶為先、科技創新”為宗旨，以“永攀科技新高”為目標，經過多年的技術與服務沉淀，形成了多種的行業優勢。
